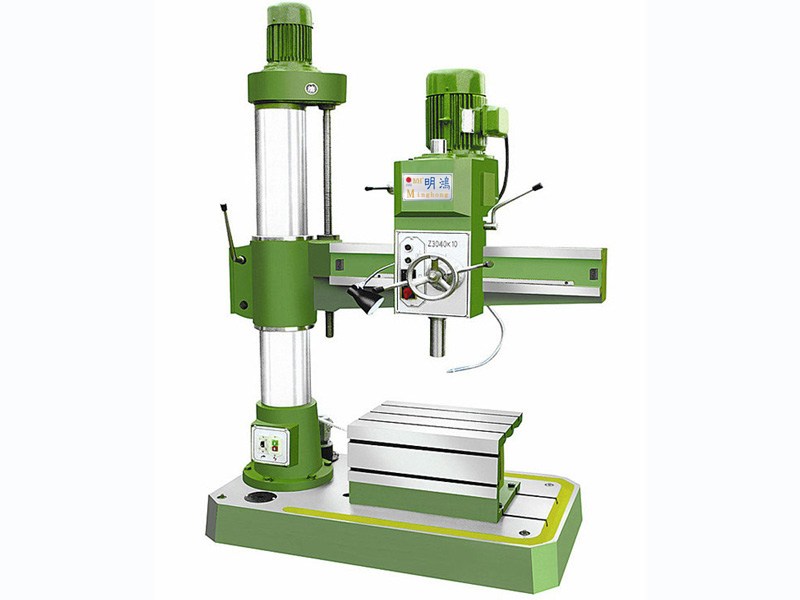

Z3040搖臂鉆床可以分為Z3040×10搖臂鉆床和Z3040×13搖臂鉆床,其中Z3040×13搖臂鉆床又可以分為單立柱類型和雙立柱類型。這三種類型的Z3040搖臂鉆床都是采用3臺電動機拖動,它們分別是主軸電動機、搖臂升降電動機、冷卻泵電動機,這些電動機都采用直接啟動方式。搖臂鉆床的主運動和進給運動均為主軸的運動,為此這兩項運動有一臺主軸電動機拖動,分別經主軸傳動機構,進給傳動機構實現主軸的旋轉和進給。為了適應多種形式的加工要求,搖臂鉆床主軸的旋轉及進給運動有較大的調速范圍,一般情況下多由機械變速機構實現,主軸變速機構與進給變速機構均裝在主軸箱內。
Z3040搖臂鉆床主軸箱可在搖臂上左右移動,并隨搖臂繞立柱回轉±180o的鉆床。搖臂還可沿立柱柱上下升降,以適應加工不同高度的工件。較小的工件可安裝在工作臺上,較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中,加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣,可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。
產品特點:
1、機床基礎毛坯件采用優質材料樹脂砂鑄造,經過回火處理,提高機床的使用精度。
2、各導軌面經過淬火處理,精密磨削延長了使用壽命。
3、操作扳手集中在主軸箱上,使各項操作更便捷靈巧。
4、反正轉和停止通過一個手柄控制,攻絲更便捷。
5、進給蝸輪通過潤滑系統間歇潤滑,延長了使用壽命。
6、采用機械電氣雙重保險、開門斷電,急停按鈕更加有效的提高安全措施。
ZNC 是手搖火花機: X、Y軸沒有裝馬達,工作時需要人工手搖;電箱不具有自動移位功能,是一款手動操作的火花機。PNC是半自動火花機,X、Y軸都有馬達裝置,工作時是可以自動按程序設定的軌跡行走,不用人工手搖,這樣可以省很多人力;電箱沒有自動移位功能,是一款半自動火花機。CNC是全自動火花機,X、Y軸···
